C型プレス、クランクプレス
プレス抜き圧力が45トン~110トンの多種プレスを保有しております。
プレス方式は機械プレスのクランク方式です。
ワークの大きさ、材料の材質や厚みを考慮して加工するプレスを選定します。
45トンC型プレス1台、60トンC型プレス1台及びクランクプレス2台はクリーンルーム仕様にしております。

▼保有設備
保有台数 | 材料 | 型取付サイズ(型上付き) | 型取付サイズ(型下置き) | ||||
原反幅 最大X軸(㎜) |
原反幅 最大Y軸(㎜) |
抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
||
C型プレス(45トン) | 3 | 600 | 400 | 570 | 370 | 570 | 370 |
C型プレス(60トン) | 1 | 600 | 400 | 570 | 370 | 570 | 370 | C型プレス(110トン) | 1 | 850 | 800 | 850 | 600 | 850 | 600 |
クランクプレス小(45トン) | 1 | 820 | 600 | – | – | 815 | 595 |
クランクプレス大(50トン) | 1 | 1150 | 700 | – | – | 1050 | 630 |

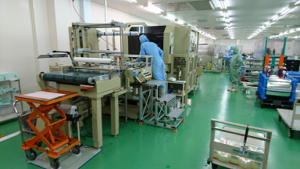

自動プレスライン
C型プレスを並列させ、穴明け加工、ハーフカット、外形抜き加工を分業して加工を行う順送ラインを保有しております。
一度のプレス加工では、対応できない複合のプレス加工が可能です。
また、材料の搬送には供給ロボットを採用しており、自動で各プレス工程に材料を送りプレス加工を行うことができます。

▼保有設備
保有台数 | 材料 | 型取付サイズ(型上付き) | 型取付サイズ(型下置き) | ||||
原反幅 最大X軸(㎜) |
原反幅 最大Y軸(㎜) |
抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
||
C型プレス(110トン) (順送ライン) |
4 | 850 | 800 | 850 | 600 | 820 | 570 |
※C型プレス(110トン)(順送ライン)はクリーンルーム外に設置しております。

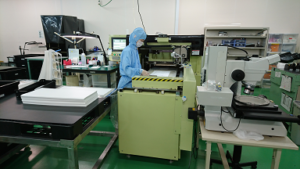

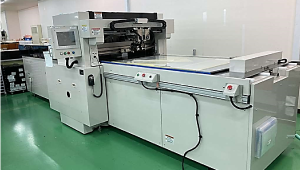

画像位置決めプレス
カメラを2機搭載した画像プレスで位置決めを行ってプレスをすることができる、画像位置決めプレスを保有しております。
プレス加工毎にテーブルの位置を自動で補正して、繰り返し同じ位置にプレスすることが可能です。

▼保有設備
保有台数 | 材料 | 型取付サイズ(型上付き) | 型取付サイズ(型下置き) | ||||
原反幅 最大X軸(㎜) |
原反幅 最大Y軸(㎜) |
抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
||
画像プレス(20トン) | 1 | 550 | 1100 | 1000 | 350 | – | – |

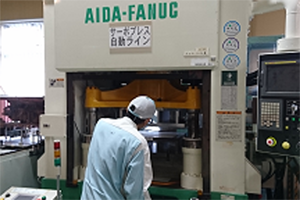

サーボプレス
プレス加工速度を制御するサーボモーターを搭載した、サーボプレスを保有しております。
下死点付近まではプレス加工速度を上げ、ワークを加工する際は、適正な速度に減速して加工を行うことによって、生産性及び品質が高い製品を加工することが可能です。

▼保有設備
保有台数 | 材料 | 型取付サイズ(型上付き) | 型取付サイズ(型下置き) | ||||
原反幅 最大X軸(㎜) |
原反幅 最大Y軸(㎜) |
抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
||
サーボプレス(30トン) | 1 | 600 | 400 | 600 | 400 | 570 | 370 |

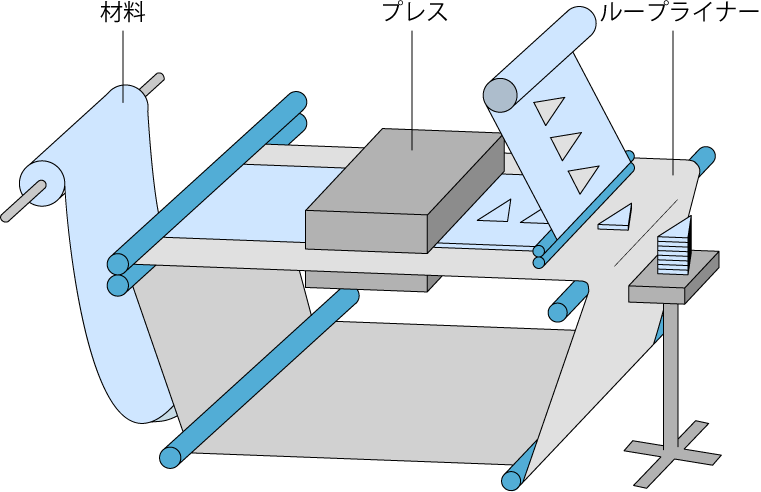

ロールプレス
ロール材打ち抜き連続プレスの大型プレス加工が可能です。
対応できる材料幅は800㎜までとなっております。
プレス方式はサーボモーターを使用したサーボプレスです。


▼保有設備
保有台数 | 材料 | 型 | ||||
原反幅 最大/最小(㎜) |
原反径 最大(㎜) |
取付コア径 | 抜き有効 最大X軸(㎜) |
抜き有効 最大Y軸(㎜) |
||
大型ロール材打ち抜き連続プレス (サーボ)(45トン) |
1 | 800/250 | φ600 | 3インチ 6インチ |
700 | 500 |
